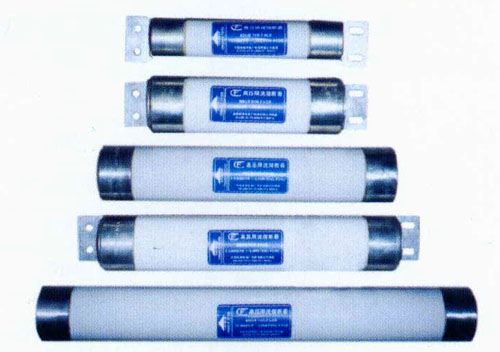

本產品是引進英國Brush公司高壓熔斷器的制造技術，產品適用于戶內交流行性50Hz，額定電壓3.6kv、7.2kv、12KV的系統(tǒng)中，可以與其它保護電器（負荷開關、填空接觸器等）配合使用，作為高壓電動機、電力設備的過載和短路保護元件。

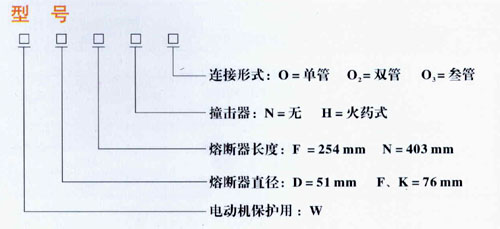

基本參數
| 國內型號 |
國外型號 |
額定電壓 |
額定電流 |
額定開斷電流 |
| XRNM1-3.6 |
(WDF·O) |
3.6 |
50,63,80,100,125 |
50 |
| XRNM1-3.6 |
(WFF·O) |
3.6 |
125,160,200 |
| XRNM1-3.6 |
(WKF·O) |
3.6 |
250,315,355,400 |
31.5 |
| XRNM1-7.2 |
(WFN·O) |
7.2 |
25,31.5,40,50,63,80,100,125,160 |
40 |
| XRNM1-7.2 |
(WKN·O) |
7.2 |
200,224,250,315 |
| XRNM1-12 |
|
12 |
25,31.5,40,50,63,80,100,125,160,200,224 |
注：以上是單管額定參數，用戶可根據需要將熔斷器并聯，以得到更高的額定電流值。
主要技術數據
*熔斷器在規(guī)定的使用條件下，能可靠分斷最小開斷電流（1.6-3）Ｉn至額定開斷電流之間的任何故障電流。

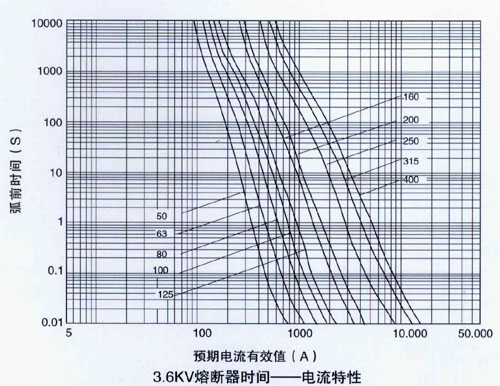

*時間——電流特性，最小開斷電流以上部分用虛線表示。（如圖）

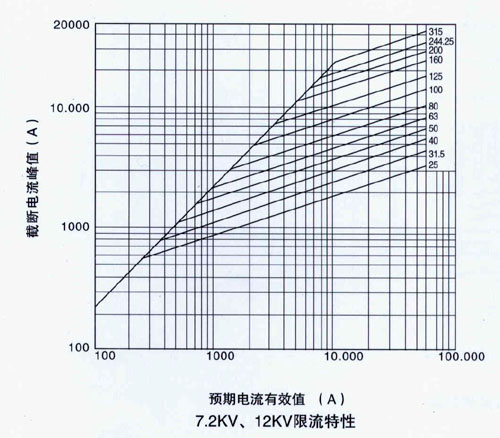

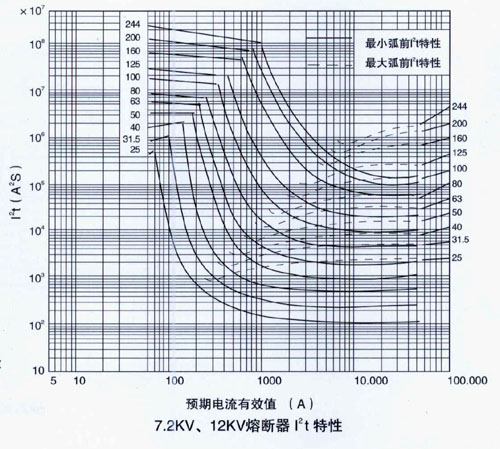

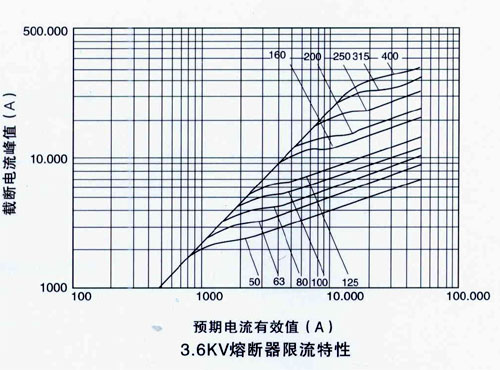

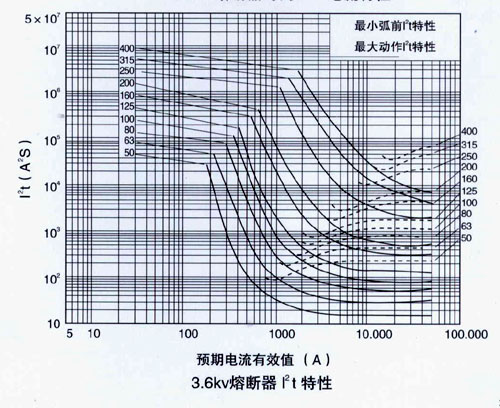

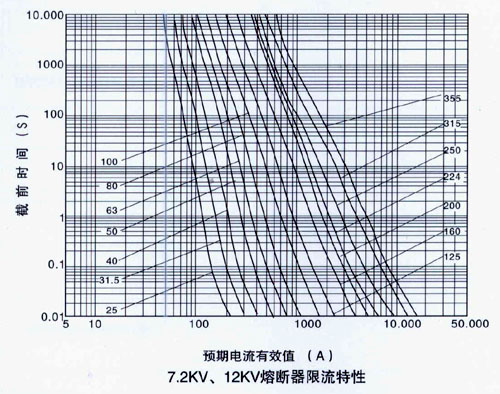

*限流特性、Ｉ2t特性。（如圖）

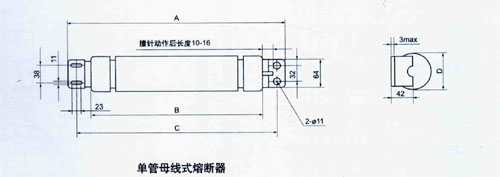

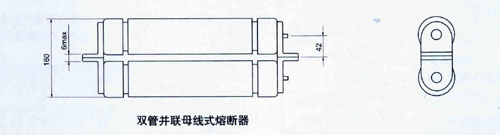

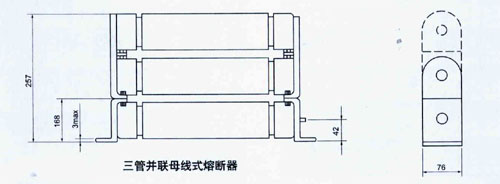

| 外型及安裝尺寸 （母線式熔斷外形及安裝尺寸） mm |
 |
A |
B |
C |
D |
| XRNM1-3.6 (WDF·O) |
337 |
254 |
305 |
Ф51 |
| XRNM1-3.6 (WFF·O) |
337 |
254 |
305 |
Ф76 |
| XRNM1-3.6 (WKF·O) |
337 |
254 |
305 |
Ф76 |
| XRNM1-7.2 (WFN·O) |
486 |
403 |
454 |
Ф76 |
| XRNM1-7.2 (WKN·O) |
486 |
403 |
454 |
Ф76 |
| XRNM1-12 |
683 |
600 |
651 |
Ф76 |
（插入式熔斷器外形及安裝尺寸） mm
|
A |
B |
C |
D |
E |
F |
| XRNM1-3.6 (WFF·O) |
390 |
312 |
340 |
140 |
246 |
254 |
| XRNM1-3.6 (WKF·O) |
390 |
312 |
340 |
140 |
246 |
254 |
| XRNM1-7.2 (WFN·O) |
500 |
461 |
150 |
160 |
266 |
403 |
| XRNM1-7.2 (WKN·O) |
500 |
461 |
150 |
160 |
266 |
403 |
| XRNM1-12 |
690 |
659 |
350 |
160 |
266 |
600 |
