結構

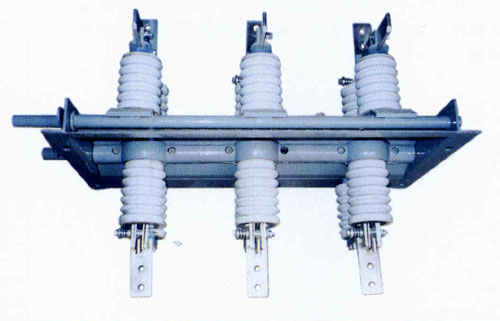

GN30-10/630、1000型戶內三相高壓鍋旋轉隔離開關導電部分主要由閘刀和觸頭組成。閘刀由兩塊銅板固定在旋轉瓷套內。
GN30-10/1250A及以上大電流隔離開關導電部分主要由瓷套、導電管或環氧樹脂澆注的導電管、觸指和觸座組成，觸指固定在觸座兩側面上。
基本參數
| 型號 |
額定電壓kv |
最高工作電壓KV |
額定電流A |
動穩定電流KA（峰值） |
4s熱穩定電流KA（有效值） |
| GN30-10/630-20 |
10 |
11.5 |
630 |
50 |
20 |
| GN30-10/1000-31.5 |
10 |
11.5 |
1000 |
80 |
31.5 |
| GN30-10/1250-31.5 |
10 |
11.5 |
1250 |
80 |
31.5 |
| GN30-10/2000-40 |
10 |
11.5 |
2000 |
100 |
40 |
| GN30-10/2500-40 |
10 |
11.5 |
2500 |
100 |
40 |
| GN30-10/3150-40 |
10 |
11.5 |
3150 |
100 |
40 |
| GN30-10D/630-20 |
10 |
11.5 |
630 |
50 |
20 |
| GN30-10D/1000-31.5 |
10 |
11.5 |
1000 |
80 |
31.5 |
| GN30-10D/1250-31.5 |
10 |
11.5 |
1250 |
80 |
31.5 |
| GN30-10D/2000-40 |
10 |
11.5 |
2000 |
100 |
40 |
| GN30-10D/2500-40 |
10 |
11.5 |
2500 |
100 |
40 |
| GN30-10D/3150-40 |
10 |
11.5 |
3150 |
100 |
40 |

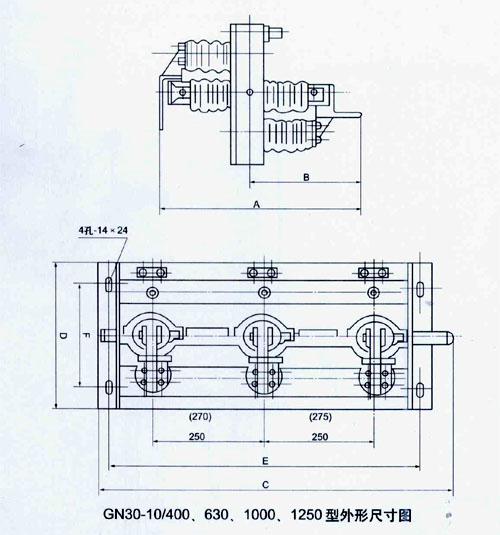

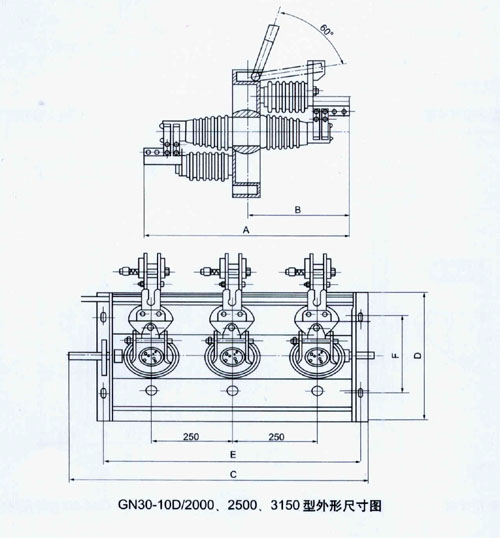

外型及安裝尺寸
| 型號 |
A |
B |
C |
D |
安裝尺寸 |
| 250 |
275 |
E×F（相距275） |
| GN30-10/400、630、1000、1250 |
570 |
325 |
871 |
400 |
760×300（760×300） |
| GN30-10D/400、630、1000、1250 |
655 |
325 |
871 |
450 |
760×300（760×300） |
| GN30-10/2000、2500 |
660 |
330 |
930 |
1050 |
515 |
760×300（880×300） |
| GN30-10D/2000、2500 |
668 |
338 |
930 |
1050 |
515 |
760×300（880×300） |
| GN30-10/3150、GN30-10D/3150 |
678 |
348 |
930 |
1050 |
515 |
760×300（880×300） |
